滾筒篩簡介

　　滾筒篩又叫圓筒篩，很早就已經在工業中獲得了應用，比任何一種可動篩應用得都早，由于具有較高的篩分效率，圓筒篩主要用來篩分砂石廠的澆灌砂和粉墻沙或用于選礦廠礦石的脫泥與洗選。

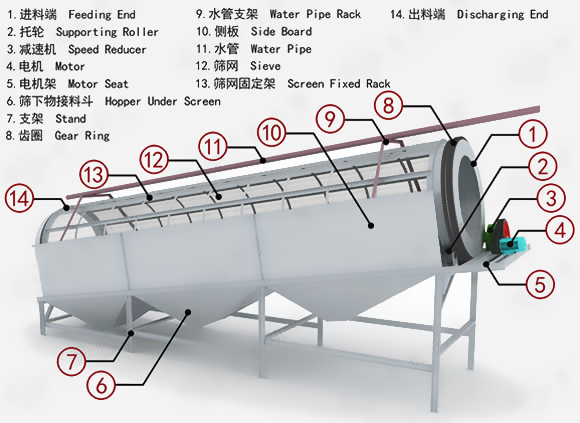

　　滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。筒體一般分三段，可視具體情況而定，篩孔由小到大排列，每一段上的篩孔孔徑相同。為了提高篩分效率，物料在滾筒篩內移動的速度不能太快，否則將造成篩分不充分、不徹底，因此滾筒篩一般都有嚴格規定的安裝傾角，通常來說角度為5°，在實際情況下，可根據需要進行調整。滾筒段是通過螺母、螺釘與滾筒篩轉盤相連接的，因此滾筒段的安裝與拆卸比較方便。由于滾筒段與轉盤相連，當轉盤在驅動裝置的驅動下發生轉動時，滾筒段也跟著一起轉動。

　　滾筒篩是由圓柱形筒體的工作表面，圓柱形筒體的回轉軸線通常裝成不大的傾角4至7度，被篩物料從筒體的一端裝入筒內，由于筒體的回轉，物料則沿筒體內壁滑動，細粒物料通過工作表面上的篩孔落到接收漏斗中，而粗粒物料則從筒體的另一端排出。

　　圓筒篩的轉速很低，工作平穩，沒有不平衡的工作部分，故可裝在建筑物的上層。但也有缺點，如篩孔易被堵塞，篩分效率低，工作表面的面積僅為整個篩面面積的1/6至1/8。圓筒篩一般只用于中篩和細篩，篩孔尺寸通常為1至75毫米。

　　筒體的支持方式有滾子支撐、軸承支撐和混合支撐(一端支持于軸承上，另一端支持在滾子上)等三種。圓筒篩是由齒輪和減速器傳動，或由托輥傳動。

　　圓筒篩兩端支撐在軸承上的圓柱形筒篩有一貫通篩機中心線的主軸，軸上有兩個或多個輪轂，轂上有4至6根支桿，支桿的另一端安有圓形鋼板條，在鋼板條上裝有篩網。這種圓筒篩的一端裝有圓錐齒輪，它是由小齒輪帶動回轉的，小齒輪通過減速器或皮帶傳動與電動機連接在一起。

滾筒篩工作原理

　　滾筒裝置傾斜安裝在機架上，電動機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，合格物料(篩下產品)經滾筒后端底部的出料口排出，不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉和滾動，卡在篩孔中的物料可被彈出，防止篩孔堵塞。
